薄膜测厚扫描仪

HHE-TJ2015(V1.2)薄膜测厚扫描仪概述

亮点:可以实现多层,分层在线测厚,属于豁免产品,用户不需要办理辐射安全许可证。

       淄博翰海电气设备有限公司研发的薄膜厚度在线测量仪,采用低辐射Soft-X Ray技术,采用先进的软件算法和计算机数据采集系统完成对薄膜厚度的精确测量;Soft-X Ray放射量低,而且随电源的关闭放射性即可消失,是符合国家环保免检要求的高科技光电子检测仪器,无需办理放射性专用许可证等手续;由于放射量可控,因此测量范围宽,并有可调性,精度高,是代替固定放射源的一项新技术。

       本测量仪器设计应用于薄膜生产线,通过反馈信号自动控制模头螺栓,使薄膜厚度均匀,提高产品质量,降低原材料的损耗。

       产品应用范围: 双向拉伸生产线;BOPPBOPETBOPSBOPA等;CPP流延膜生产线;挤出片材生产线;PVC压延生产线;涂布生产线;纤维、钢丝帘布四辊压延生产线;无纺布生产线;浮法玻璃生产线;玻纤生产线,造纸生产线等。




二.HHE-TJ2015(v1.2)薄膜厚度扫描仪主要特点:

1)高精度,非接触在线薄膜厚度测量 :测量精度CD方差值+0.1um,MD精度+0.2um;

2)功能强大的HHE-TJ2015控制系统,分析产品生产过程的缺陷和质量 ,降低原料的浪费;
3)
高精度探头:Soft-X Ray射线探头(带温度自补偿);
4)
智能扫描架通过以太网同主机联结 ,接线简单方便;

5)新开发的HHE-TJ2015(V1.3)版系统,采用以太网的客户机-服务器架构,可以实现多机联网操作、远程诊断、DCSERP数据共享等;和翰海电气自主开发的微物料自动称量系统(HHE-ABS系统)配合使用,可以实现生产线的全自动上料和质量管理及过程控制功能;
6)

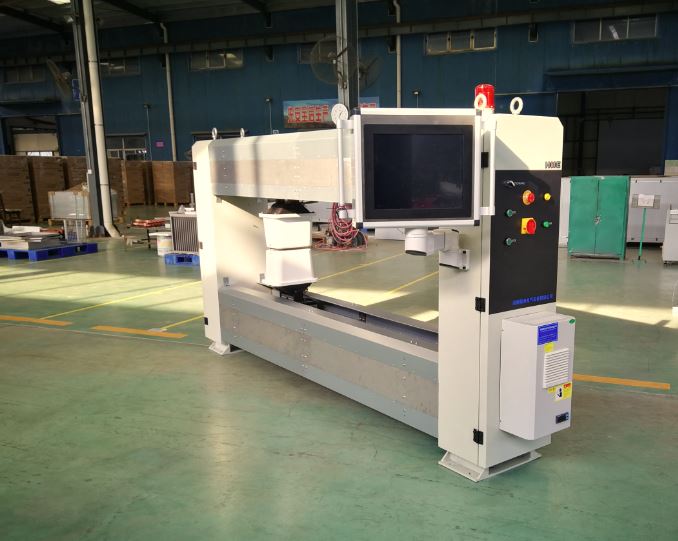

智能“O”扫描架具有机械自动补偿和探头定时自校准功能;精确的位置测量,实现横幅的精准控制。
7
)薄膜厚度及形状自动控制

8)符合环保低放射性免检要求,不需要办理任何放射使用手续;

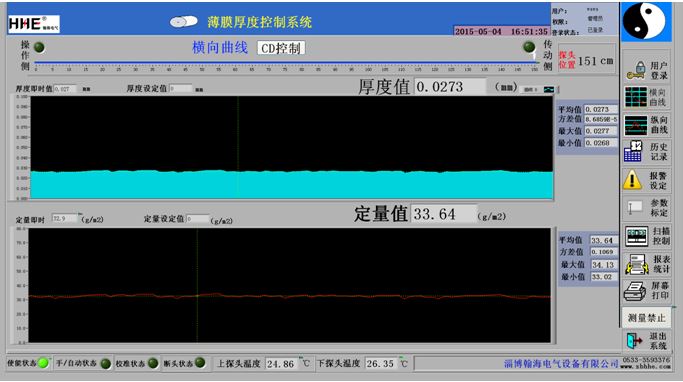

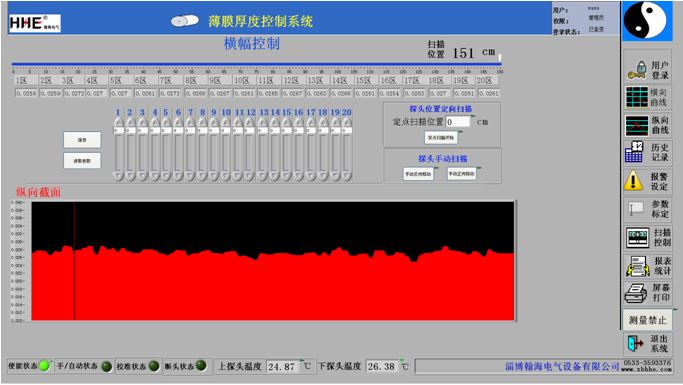

三.HHE-TJ2015(v1.2)操作软件主要功能介绍:



四、主要技术指标                                          五:服务内容

 1、厚度测量范围:0.005-10mm                   1、根据客户需求制定合理方案,项目负责人

 2、定量测量精度:优于±0.5um                    2、现场指导安装、调试和培训

 3CD方差值+0.1um,MD精度+0.2um;        3、判断仪器使用内容,现场技术服务或者网络诊断服务
